Beschreibung

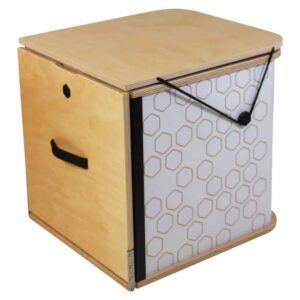

Holz-Bausatz „In-Vario“ für eine kompakte Trenntoilette im Set mit dem Trenneinsatz INI bei variabler Urinableitung (nach innen oder außen) und vorbereiteter Entlüftungsführung

Der Holzbausatz „In-Vario“ ist kompakt in den Abmessungen und flexibilität im Einsatz. Damit eignet der Bausatz sich optimal für den Einsatz in Wohnmobilen und Tiny-Houses. Im Gehäuse des „In-Varios“ ist der Trenneinsatz „INI“ unter der Sitzfläche mit Schiebehaken so befestigt, dass dieser zur Reinigung einfach entnommen werden kann. Der Bauteile des Bausatzes sind aus zertifiziertem Kiefernholz und werden in einem Handwerksbetrieb in Thüringen gefertigt. Die aufklappbare Sitzfläche mit Deckeleinsatz sind aus Birke-Mehrschicht lackiert und bietet guten Sitzkomfort.

Der Feststoffbehälter mit 16 Litern gehört zur Grundausstattung. Bei der Urinableitung wählen Sie zwischen zwei Ausführungen:

entweder Art. 5007 mit dem internen 9,5 Liter Kanister
oder Art. 5005 mit der Urinableitung auf einen externen Urinkanister (der nicht im Lieferumgang enthalten ist).

Mit dem Holz-Bausatz „In-Vario“ kaufen Sie ein ökologisch, geruchsneutrale Trockentoilette als alternative zu WC oder Chemie-Toilette, die zugleich optisch ansprechend und praktisch ist.

Wichtigste Features und Vorteile der Trockentrenntoilette „In-Vario“

Material Korpus: unbehandelte Kiefer-Mehrschichtplatte, Stärke 12mm
Sitzfläche und dazugehöriger Deckeleinsatz aus Birke-Mehrschicht, lackiert
der Deckeleinsatz kann seitlich am Korpus oder an einer Wand aufgehängt werden
kompakte Maße: 42,5 cm breit, Höhe und Tiefe je 45,5 cm

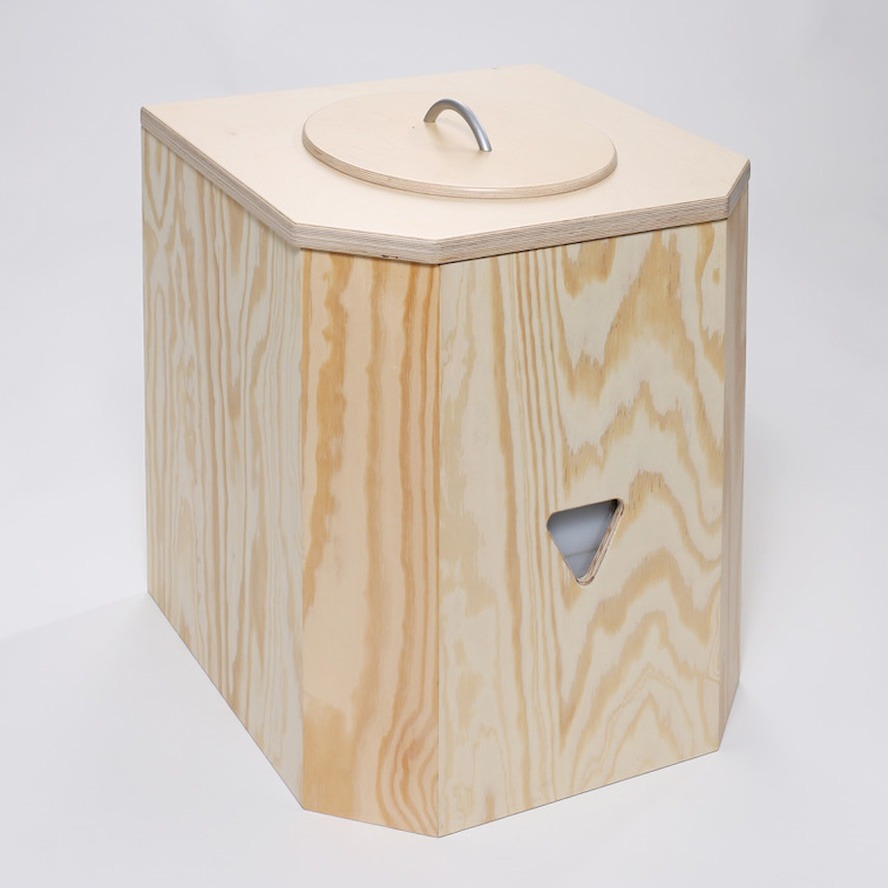

Dreieck-Sichtfenster vorn, das der einfachen Füllstandskontrolle für die Version mit internem Kanister bei Art. 5007 dient
beide Versionen sind mit dem weißen Trenneinsatz „INI“ aus recycelbarem Material ausgestattet
auch der passende, rechteckige weiße Sammelbehälter 16l samt Deckel (Artikel 4007) gehört bei beiden Versionen in die Grundausstattung und passt optimal in den hinteren Teil des Korpus unter die Öffnung des Trenneinsatzes

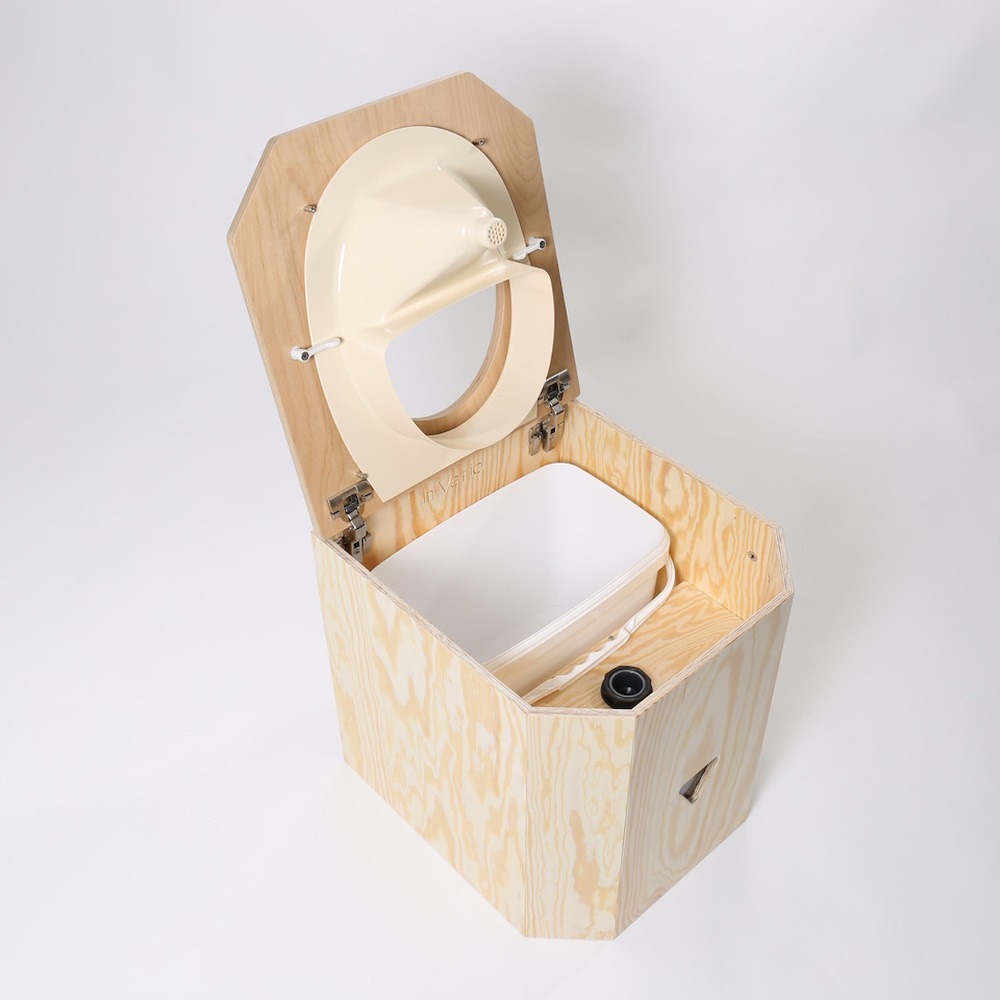

Sie können das Oberteil aufklappen und die Behälter bequem entnehmen
Der Clou: die spezielle Scharniere des Oberteils rasten so ein, dass rückwärtig kein zusätzlicher Platz hinter der Toilette benötigt wird – damit ist eine Einbautiefe von knapp 50 cm möglich
die Rückwand des Korpus ist so vorbereitet, dass Sie bei Bedarf eine passive oder elektrische Entlüftung (Ø 75 mm) (nicht im Lieferumfang enthalten) anschließen können.
für die elektrische Entlüftung gibt es in unserem Sortiment ein 12V Lüfterbauteil mit Netzadapter oder Batterieanschluss (Art. 10725A oder 10725B)
Gewicht: ca. 11 kg netto – ca. 14 kg im Versand
sehr stabile Konstruktion für bis 150 kg Körpergewicht

Version 1 und 2

Version Art. 5005 mit Urinableitung auf einen externen Kanister (dieser ist nicht im Lieferumfang, bitte wählen Sie einen solchen aus unserem Zubehörsortiment). Hingegen sind ein Spiralschlauch einer Länge von 2 m (Außendurchmesser 38mm) und ein extra Anschlussadapter auf den Trenneinsatz im Lieferumfang enthalten.
Bei Version Art. 5007 wird ein Urin-Sammelkanister 10l (Art. 2013) mitgeliefert, der in den Korpus integriert ist. So kann die Version des „In-Vario“ ortsunabhängig einfach aufgestellt und genutzt werden.

Aufbau

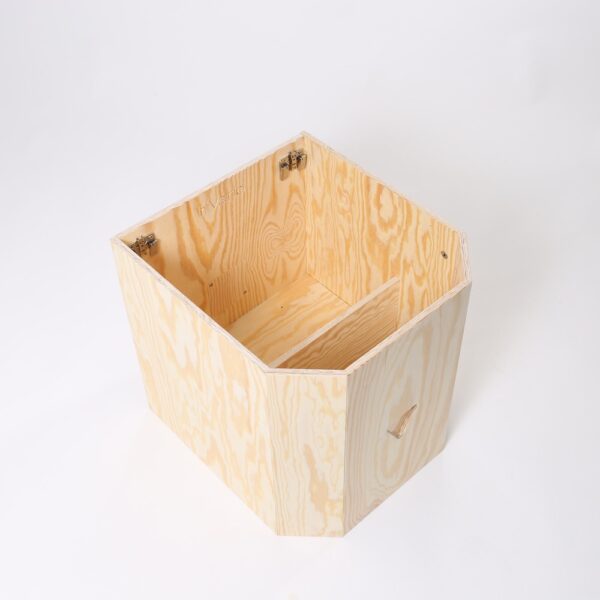

Der Korpus der „In-Vario“ Trenntoilette ist aus Kiefernsperrholz gefertigt – einen hochwertigen, natürlichen Plattenmaterial mit sehr guten Eigenschaften. Das Holz besitzt eine hohe Festigkeit und bildet durch die kontrastreiche Nadelholz Maserung ein optisch höchst ansprechendes Bild. Seine Oberfläche ist unbehandelt. Alle Flächen und Kannten sind fein geschliffen und damit für eine Holzbehandlung (Lasur, Holzöl oder Lackierung) nach Ihrer Wahl vorbereitet. Ein Anstrich macht die Reinigung einfacher.

Die aufklappbare Sitzfläche und der dazugehörige Deckeleinsatz, beides aus Birke-Mehrschicht, sind hingegen bereits lackiert.

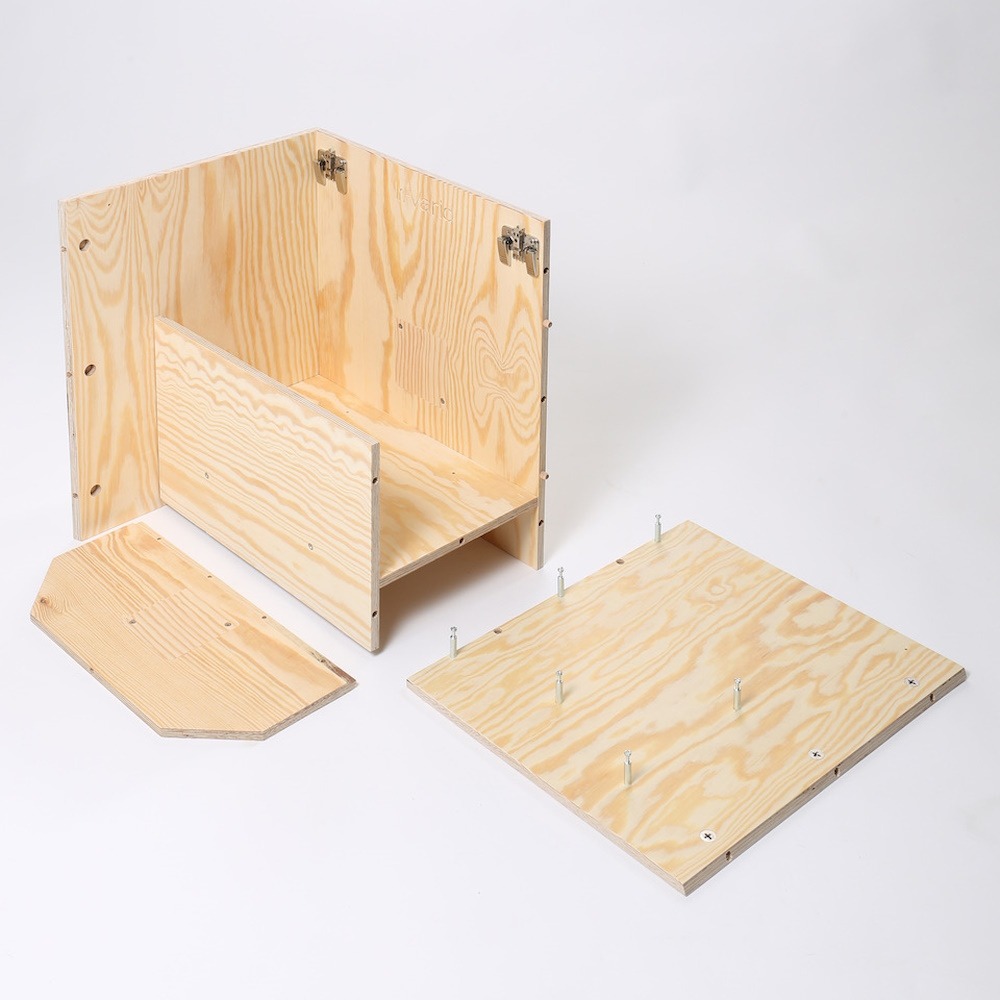

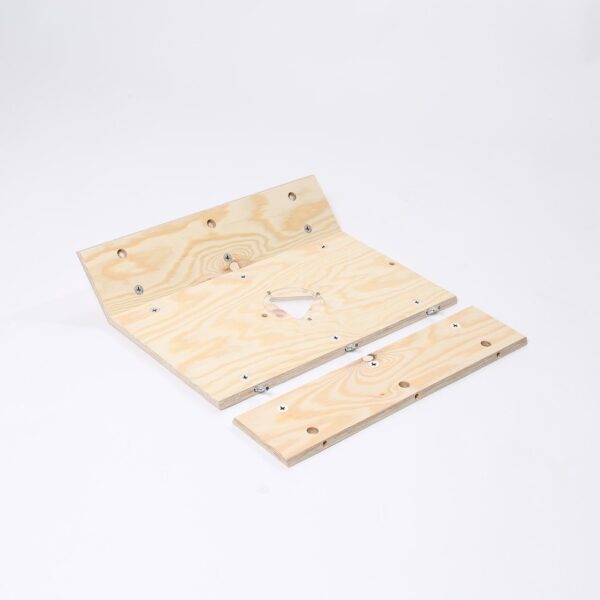

Der „In-Vario“-Bausatz wird mit allen notwendigen Beschlägen und Einzelteilen geliefert und kann dank der leichtverständlichen Anleitung leicht zusammengebaut werden. Entscheiden Sie sich für die Version mit der Urinableitung nach außen haben Sie beim Holzkorpus im Gegensatz zu Kunststofftoiletten den Vorteil, dass Sie individuelle Änderungen (z.B. Schlauchausgang zur Seite o.ä.) selbst vornehmen können.

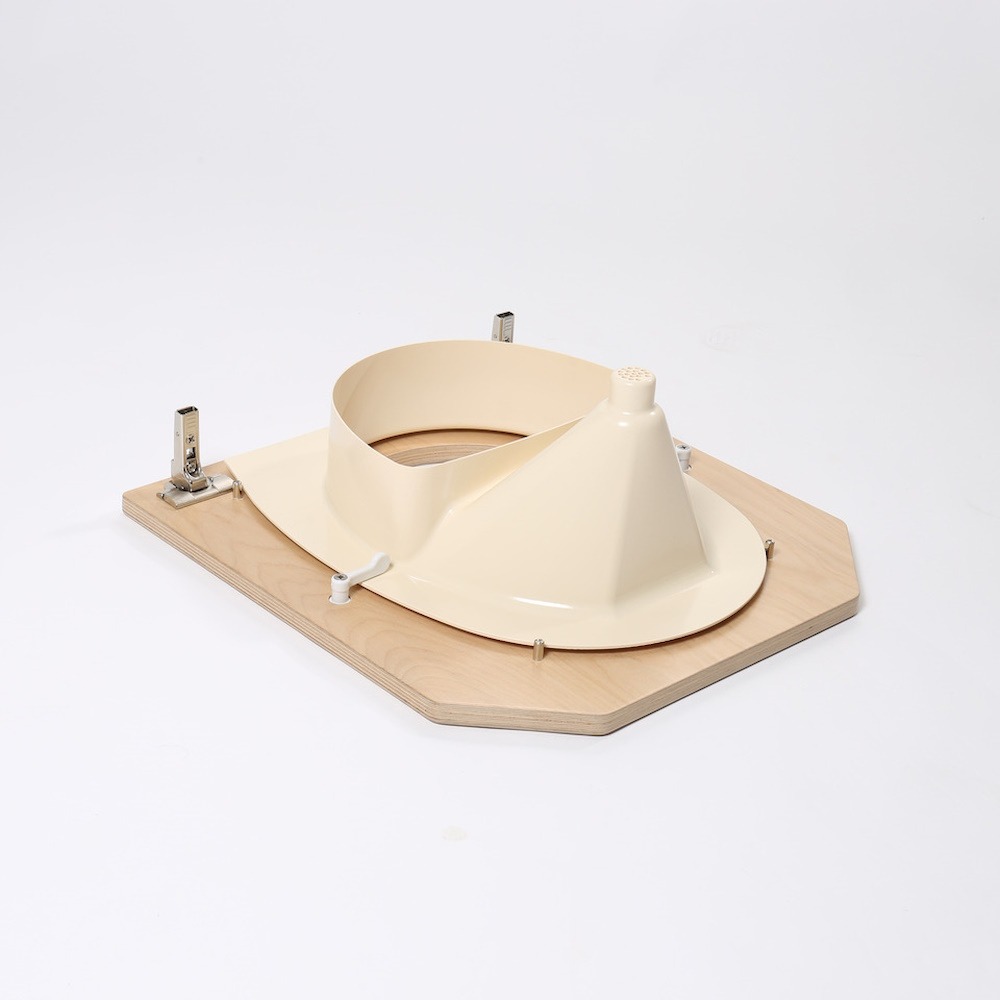

Der Trenneinsatz „INI“ wird unter dem Deckeloberteil / Sitzfläche durch Klemmen befestigt. Den Feststoffbehälter (aus Lieferumfang) stellen Sie in den hinteren Bereich des „In-Varios“. Der Behälter passt optimal unter die Öffnung des Trenneinsatzes im Deckelteil. Eine Befestigung des „In-Varios“ an Boden oder Wand ist nicht zwingend, jedoch möglich.

Entlüftung

Für Entlüftungsrohre mit 75 mm Ø gibt es rückwärtig im „In-Vario“ eine spezielle Ausfräsung vor dem Abluftabgang: die Rückwand nimmt das Entlüftungsrohr optional auf und ist ansonsten von einer Abdeckplatte verschlossen.

Beim Anschluss an einen 90°-Bogen gilt es zubeachten, dass es hierfür einen Innenring-Adpter erforderlich ist, da der Bogen nicht in die 75mm-Öffnung der Rückwand passt.

Optional kann im Inneren des Korpus ein geräuscharmes 12V-Lüfter-Bauteil mit 150 mA (Artikel 10725) zur aktiven Entlüftung installiert werden. Der Lüfter ist speziell auf den „In-Vario2 abgestimmt und wird durch ein Gitter geschützt. Unsere Lüfter Art. 10725 A oder B sind mit Netzadapter an 230V oder mit Battarieklemmen 12V verfügbar. Im Korpus ist ein Kabelkanal ausgefräst für die einfache und auffällige Kabelverlegung.

Optional wählen Sie eine passive Entlüftung. Sie können diese mit den beiden Windventilator von Biolan (Art. 3050 oder 4001) abschließen. Mit oder ohne Windventilator: verwenden Sie bei passiver Entlüftung Einstreu wie die von Biolan (Art. 3042) für effektive Geruchsunterbindung.

Mit der aktiven Entlüftung können die Entlüftungsrohre variabel nach hinten, unten oder oben geführt werden.

Ausführung der Urinableitung

Option Art. 5005: Sie leiten den Urin mittels Spiralschlauch auf einen externen Behälter. Für den Anschluss des Schlauches an die Separationsschale im Korpus-Inneren wird ein spezielles Schlauchanschlussstück mitgeliefert sowie ein Holzplatte zu dessen Fixierung. Der Spiralschlauch kann durch eine vorgebohrte Standardöffnung im rückwärtigen Teil des Gehäuses nach draußen geführt werden. Da unter dem Boden des „In-Vario“ Gehäuses es einen Hohlraum gibt kann die Urinableitung auch direkt nach unten geführt werden. Das ermöglicht den Einbau in Wohnmobile – überall dort, wo absolute Flexibilität für den Einbau notwendig ist. Einen Urin-Kanister samt Überwurfring zur Fixierung, welche beide nicht im Lieferumfang enthalten sind, finden Sie in unserem Zubehörprogramm.

Option Art. 5007: Die Öffnung der Urinauffangschale wird direkt in den 9,5 Liter Weithalskanister (Art. 2013) geführt, der im Gehäuse integriert ist, jedoch zu Entleeren entnommen werden kann. Hier wird Urinschlauch samt Adapterstück nicht benötigt und folglich nicht mitgeliefert. Für die Füllstandskontrolle des Kanisters gibt es vorne ein Dreiecks-Aussparung im Korpus.

Trenneinsatz „INI“, weiß, gehört zum Lieferumfang bei beiden Versionen
Feststoffbehälter Art. 4007 mit Deckel ist ebenfalls bei beiden Versionen im Lieferumfang enthalten – bestellen Sie diesen nur zusätzlich, wenn Sie einen weiteren Behälter benötigen
nur bei der Variante Art. 5007 ist 9,5 Liter Kanister (Art. 2013) im Lieferumfang mitenthalten.
bei der Variante mit Urinableitung nach Außen (Art. 5005) wird ein 2 m Spiralschlauch mit 38 mm Außendurchmesser (Art. 7015) und Anschlussstück auf den Trenneinsatz (Art. 5004A) mitgeliefert
bei Art. 5007 können Sie sich einen Flach-Kanister und einen Überwurfring zur Schlauchfixierung aus unserem Angebot aussuchen und beides zusätzlich zum Bausatz dazu bestellen
